1. Tangga yang menggunakan anak tangga sebagai

konstruksi pendukungnya

Tangga jenis ini menggunakan anak tangga sebagai pendukung
konstruksinya yaitu yang berarti tangga jenis ini tidak menggunakan plat maupun
balok sebagai tumpuannya. Tangga ini juga disebut dengan slabless stair. Tangga
jenis ini mempunyai struktur yang kuat namun tidak dapat menahan beban
sebesar tangga beton dengan konstruksi pendukung plat dan balok. Tulangan
pada tangga ini disusun zig-zag mengikuti bentuk anak tangga. Tangga jenis ini
sekarang marak ditemukan pada bangunan-bangunan atau hunian dengan gaya
modern minimalis. Estetika bentuk tangga ini lebih unggul dari pada tangga-
tangga sebelumnya dan terkesan tidak kaku.

Berikut ini ilustrasi serta gambar tangga dengan pendukung tulangan anak
tangga atau slabless stair.

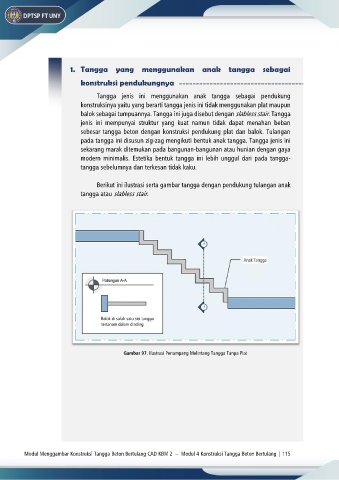

Gambar 97. Ilustrasi Penampang Melintang Tangga Tanpa Plat
