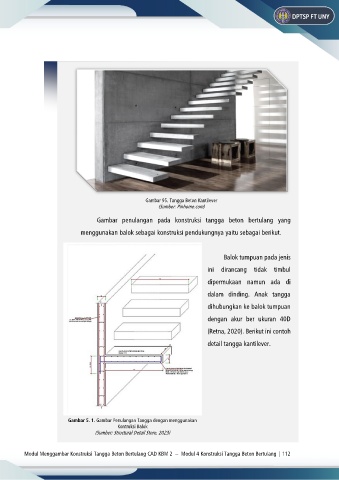

Gambar 95. Tangga Beton Kantilever
(Sumber: Pinhome.com)
Gambar penulangan pada konstruksi tangga beton bertulang yang
menggunakan balok sebagai konstruksi pendukungnya yaitu sebagai berikut.
Balok tumpuan pada jenis
ini dirancang tidak timbul
dipermukaan namun ada di
dalam dinding. Anak tangga
dihubungkan ke balok tumpuan
dengan akur ber ukuran 40D
(Retna, 2020). Berikut ini contoh
detail tangga kantilever.
Gambar 5. 1. Gambar Penulangan Tangga dengan menggunakan
Kontruksi Balok
(Sumber: Structural Detail Store, 2023)
