b) Penulangan Rangkap dan Penulangan Anak Tangga

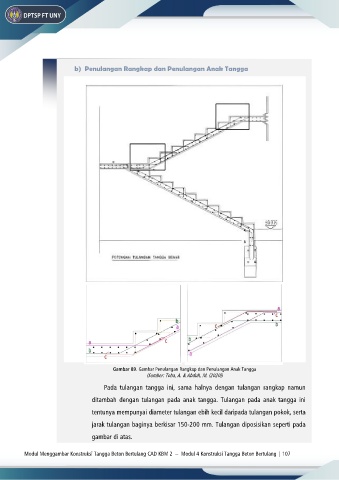

Gambar 89. Gambar Penulangan Rangkap dan Penulangan Anak Tangga
(Sumber: Toha, A. & Abduh, M. (2020))
Pada tulangan tangga ini, sama halnya dengan tulangan rangkap namun

ditambah dengan tulangan pada anak tangga. Tulangan pada anak tangga ini
tentunya mempunyai diameter tulangan ebih kecil daripada tulangan pokok, serta

jarak tulangan baginya berkisar 150-200 mm. Tulangan diposisikan seperti pada

gambar di atas.
