tulangan susut atau bagi sebesar ≥D8 dengan jarak antar tulangan 150mm.
Pada bagian ibu tangga ini ketebalan plat minimal 100mm.
b. Penulangan Rangkap dan Penulangan Anak Tangga
Penulangan ini merupakan penulangan rangkap pada bagian ibu tangga
ditambah dengan penulangan pada anak tangga. Bagian yang akan diisi
adukan beton bertambah pada bagian anak tangga, sehingga menambah
kekuatan struktur pada tangga itu sendiri. Pada umumnya tulangan pokok
atau utama pada bagian ibu tangga ditentukan dengan syarat D10-D14
dengan jarak antar tulangan sebesar 100-150mm, serta tulangan susut atau
bagi sebesar ≥D8 dengan jarak 150mm. Kemudian, untuk tulangan pada
bagian anak tangga digunakan tulangan dengan ukuran ≥D8mm.

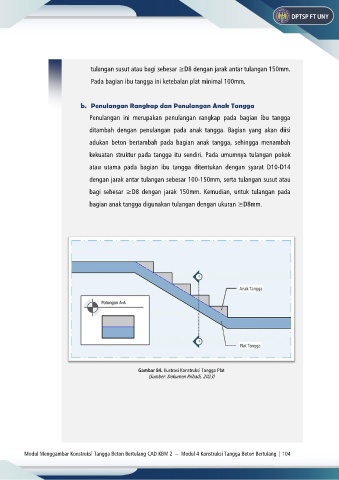

Gambar 84. Ilustrasi Konstruksi Tangga Plat
(Sumber: Dokumen Pribadi, 2023)
