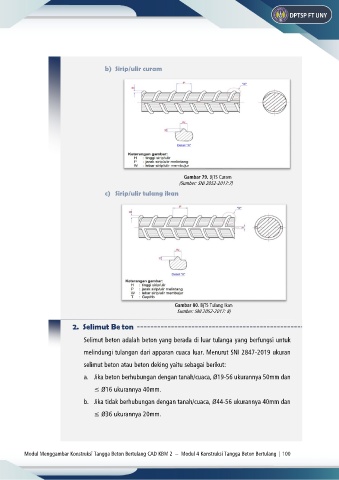

P. 119
b) Sirip/ulir curam
Gambar 79. BjTS Curam
(Sumber: SNI 2052-2017:7)
c) Sirip/ulir tulang ikan
Gambar 80. BjTS Tulang Ikan
Sumber: SNI 2052-2017: 8)
2. Selimut Be ton
Selimut beton adalah beton yang berada di luar tulanga yang berfungsi untuk
melindungi tulangan dari apparan cuaca luar. Menurut SNI 2847-2019 ukuran
selimut beton atau beton deking yaitu sebagai berikut:
a. Jika beton berhubungan dengan tanah/cuaca, Ø19-56 ukurannya 50mm dan
≤ Ø16 ukurannya 40mm.
b. Jika tidak berhubungan dengan tanah/cuaca, Ø44-56 ukurannya 40mm dan
≤ Ø36 ukurannya 20mm.
Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 – Modul 4 Konstruksi Tangga Beton Bertulang | 100
