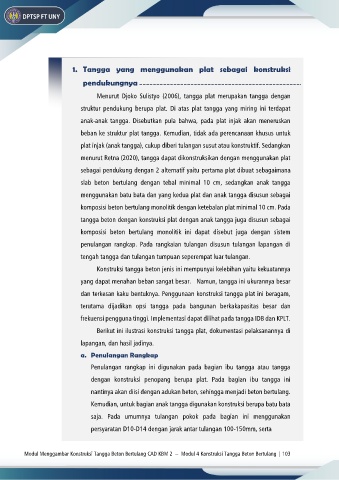

1. Tangga yang menggunakan plat sebagai konstruksi

pendukungnya

Menurut Djoko Sulistyo (2006), tangga plat merupakan tangga dengan

struktur pendukung berupa plat. Di atas plat tangga yang miring ini terdapat

anak-anak tangga. Disebutkan pula bahwa, pada plat injak akan meneruskan
beban ke struktur plat tangga. Kemudian, tidak ada perencanaan khusus untuk

plat injak (anak tangga), cukup diberi tulangan susut atau konstruktif. Sedangkan

menurut Retna (2020), tangga dapat dikonstruksikan dengan menggunakan plat
sebagai pendukung dengan 2 alternatif yaitu pertama plat dibuat sebagaimana

slab beton bertulang dengan tebal minimal 10 cm, sedangkan anak tangga

menggunakan batu bata dan yang kedua plat dan anak tangga disusun sebagai
komposisi beton bertulang monolitik dengan ketebalan plat minimal 10 cm. Pada

tangga beton dengan konstruksi plat dengan anak tangga juga disusun sebagai

komposisi beton bertulang monolitik ini dapat disebut juga dengan sistem

penulangan rangkap. Pada rangkaian tulangan disusun tulangan lapangan di
tengah tangga dan tulangan tumpuan seperempat luar tulangan.

Konstruksi tangga beton jenis ini mempunyai kelebihan yaitu kekuatannya

yang dapat menahan beban sangat besar. Namun, tangga ini ukurannya besar

dan terkesan kaku bentuknya. Penggunaan konstruksi tangga plat ini beragam,
terutama dijadikan opsi tangga pada bangunan berkakapasitas besar dan

frekuensi pengguna tinggi. Implementasi dapat dilihat pada tangga IDB dan KPLT.

Berikut ini ilustrasi konstruksi tangga plat, dokumentasi pelaksanannya di
lapangan, dan hasil jadinya.

a. Penulangan Rangkap

Penulangan rangkap ini digunakan pada bagian ibu tangga atau tangga
dengan konstruksi penopang berupa plat. Pada bagian ibu tangga ini

nantinya akan diisi dengan adukan beton, sehingga menjadi beton bertulang.

Kemudian, untuk bagian anak tangga digunakan konstruksi berupa batu bata
saja. Pada umumnya tulangan pokok pada bagian ini menggunakan

persyaratan D10-D14 dengan jarak antar tulangan 100-150mm, serta
