Gambar penulangan pada konstruksi tangga beton bertulang yang

menggunakan plat sebagai konstruksi pendukungnya yaitu sebagai berikut.

a) Penulangan Rangkap

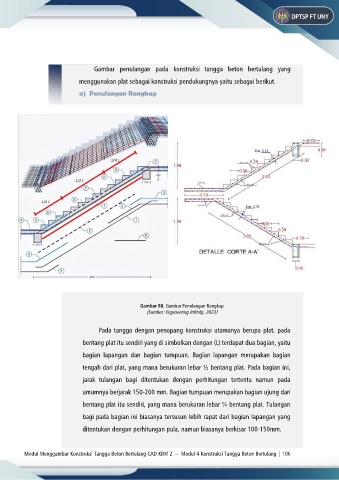

Gambar 88. Gambar Penulangan Rangkap
(Sumber: Engineering Infinity, 2023)

Pada tangga dengan penopang konstruksi utamanya berupa plat, pada
bentang plat itu sendiri yang di simbolkan dengan (L) terdapat dua bagian, yaitu

bagian lapangan dan bagian tumpuan. Bagian lapangan merupakan bagian

tengah dari plat, yang mana berukuran lebar ½ bentang plat. Pada bagian ini,
jarak tulangan bagi ditentukan dengan perhitungan tertentu namun pada

umumnya berjarak 150-200 mm. Bagian tumpuan merupakan bagian ujung dari

bentang plat itu sendiri, yang mana berukuran lebar ¼ bentang plat. Tulangan
bagi pada bagian ini biasanya tersusun lebih rapat dari bagian lapangan yang

ditentukan dengan perhitungan pula, namun biasanya berkisar 100-150mm.
