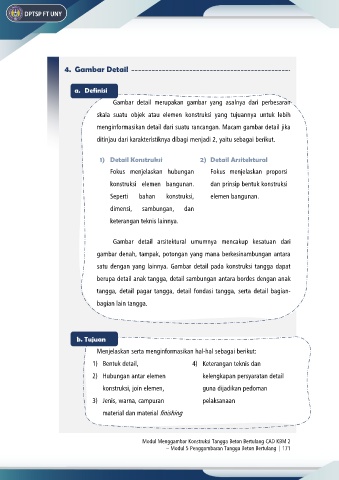

4. Gambar Detail

a. Definisi

Gambar detail merupakan gambar yang asalnya dari perbesaran
skala suatu objek atau elemen konstruksi yang tujuannya untuk lebih

menginformasikan detail dari suatu rancangan. Macam gambar detail jika

ditinjau dari karakteristiknya dibagi menjadi 2, yaitu sebagai berikut.

1) Detail Konstruksi 2) Detail Arsitektural

Fokus menjelaskan hubungan Fokus menjelaskan proporsi
konstruksi elemen bangunan. dan prinsip bentuk konstruksi

Seperti bahan konstruksi, elemen bangunan.

dimensi, sambungan, dan

keterangan teknis lainnya.

Gambar detail arsitektural umumnya mencakup kesatuan dari

gambar denah, tampak, potongan yang mana berkesinambungan antara
satu dengan yang lainnya. Gambar detail pada konstruksi tangga dapat

berupa detail anak tangga, detail sambungan antara bordes dengan anak

tangga, detail pagar tangga, detail fondasi tangga, serta detail bagian-

bagian lain tangga.

b. Tujuan
Menjelaskan serta menginformasikan hal-hal sebagai berikut:

1) Bentuk detail, 4) Keterangan teknis dan

2) Hubungan antar elemen kelengkapan persyaratan detail
konstruksi, join elemen, guna dijadikan pedoman

3) Jenis, warna, campuran pelaksanaan

material dan material finishing
