2) Menggambarkan penulangan secara rinci dengan
menunjukkan dimensi tulangan dan jarak antar tulangannya.
Kemudian, tambahkan pula notasi dan kelengkapan gambar
detail lainnya sehingga gambar menjadi lebih informatif untuk
dijadikan pedoman lapangan.

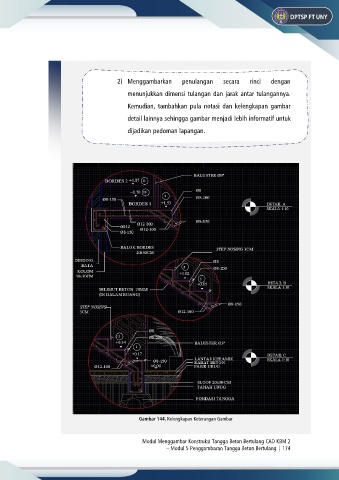

Gambar 144. Kelengkapan Keterangan Gambar
Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2
– Modul 5 Penggambaran Tangga Beton Bertulang | 174
