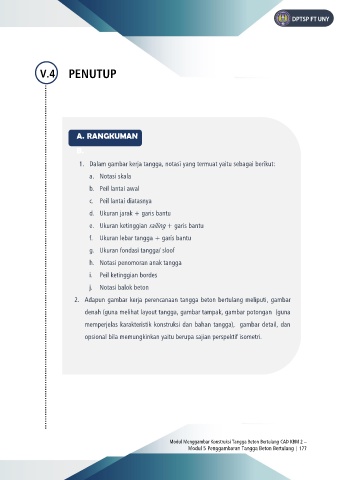

V.4 PENUTUP
A. RANGKUMAN
B.
1. Dalam gambar kerja tangga, notasi yang termuat yaitu sebagai berikut:
a. Notasi skala
b. Peil lantai awal
c. Peil lantai diatasnya
d. Ukuran jarak + garis bantu
e. Ukuran ketinggian railing + garis bantu
f. Ukuran lebar tangga + garis bantu
g. Ukuran fondasi tangga/ sloof
h. Notasi penomoran anak tangga
i. Peil ketinggian bordes
j. Notasi balok beton
2. Adapun gambar kerja perencanaan tangga beton bertulang meliputi, gambar
denah (guna melihat layout tangga, gambar tampak, gambar potongan (guna
memperjelas karakteristik konstruksi dan bahan tangga), gambar detail, dan
opsional bila memungkinkan yaitu berupa sajian perspektif isometri.
