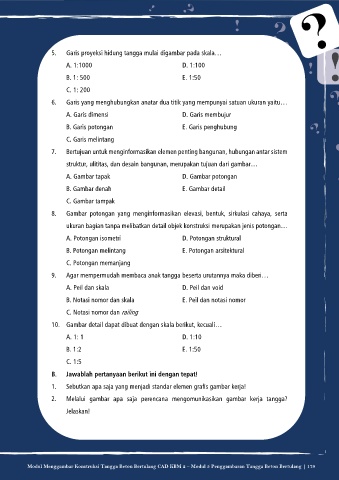

5. Garis proyeksi hidung tangga mulai digambar pada skala…
A. 1:1000 D. 1:100

B. 1: 500 E. 1:50

C. 1: 200

6. Garis yang menghubungkan anatar dua titik yang mempunyai satuan ukuran yaitu…
A. Garis dimensi D. Garis membujur

B. Garis potongan E. Garis penghubung

C. Garis melintang
7. Bertujuan untuk menginformasikan elemen penting bangunan, hubungan antar sistem

struktur, ulititas, dan desain bangunan, merupakan tujuan dari gambar…

A. Gambar tapak D. Gambar potongan
B. Gambar denah E. Gambar detail

C. Gambar tampak

8. Gambar potongan yang menginformasikan elevasi, bentuk, sirkulasi cahaya, serta
ukuran bagian tanpa melibatkan detail objek konstruksi merupakan jenis potongan…

A. Potongan isometri D. Potongan struktural

B. Potongan melintang E. Potongan arsitektural

C. Potongan memanjang
9. Agar mempermudah membaca anak tangga beserta urutannya maka diberi…

A. Peil dan skala D. Peil dan void

B. Notasi nomor dan skala E. Peil dan notasi nomor

C. Notasi nomor dan railing
10. Gambar detail dapat dibuat dengan skala berikut, kecuali…

A. 1: 1 D. 1:10

B. 1:2 E. 1:50
C. 1:5

B. Jawablah pertanyaan berikut ini dengan tepat!

1. Sebutkan apa saja yang menjadi standar elemen grafis gambar kerja!
2. Melalui gambar apa saja perencana mengomunikasikan gambar kerja tangga?

Jelaskan!
