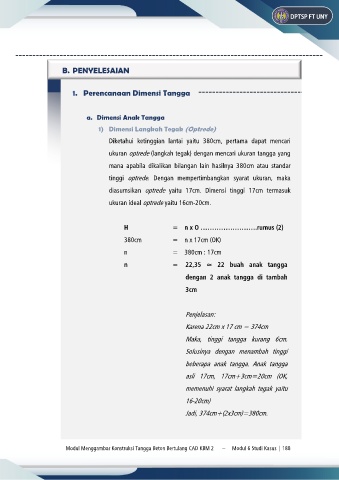

B. PENYELESAIAN

1. Perencanaan Dimensi Tangga

a. Dimensi Anak Tangga
1) Dimensi Langkah Tegak (Optrede)

Diketahui ketinggian lantai yaitu 380cm, pertama dapat mencari

ukuran optrede (langkah tegak) dengan mencari ukuran tangga yang
mana apabila dikalikan bilangan lain hasilnya 380cm atau standar

tinggi optrede Dengan mempertimbangkan syarat ukuran, maka
.
diasumsikan optrede yaitu 17cm. Dimensi tinggi 17cm termasuk

ukuran ideal optrede yaitu 16cm-20cm.

H = n x O …………………….rumus (2)

380cm = n x 17cm (OK)
n = 380cm : 17cm

n = 22,35 ≈ 22 buah anak tangga

dengan 2 anak tangga di tambah
3cm

Penjelasan:

Karena 22cm x 17 cm = 374cm
Maka, tinggi tangga kurang 6cm.

Solusinya dengan menambah tinggi

beberapa anak tangga. Anak tangga

asli 17cm, 17cm+3cm=20cm (OK,
memenuhi syarat langkah tegak yaitu

16-20cm)

Jadi, 374cm+(2x3cm)=380cm.

Modul Menggambar Konstruksi Tangga Beton Bertulang CAD KBM 2 – Modul 6 Studi Kasus | 188
