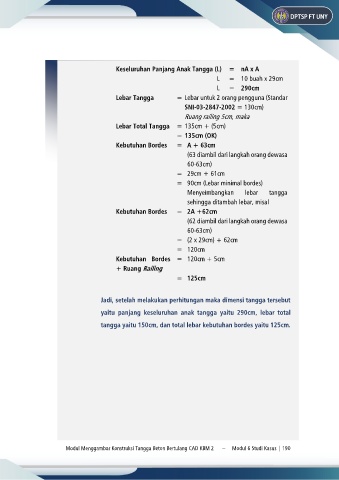

Keseluruhan Panjang Anak Tangga (L) = nA x A
L = 10 buah x 29cm
L = 290cm
Lebar Tangga = Lebar untuk 2 orang pengguna (Standar
SNI-03-2847-2002 = 130cm)

Ruang railing 5cm, maka
Lebar Total Tangga = 135cm + (5cm)
= 135cm (OK)
Kebutuhan Bordes = A + 63cm
(63 diambil dari langkah orang dewasa
60-63cm)
= 29cm + 61cm
= 90cm (Lebar minimal bordes)
Menyeimbangkan lebar tangga
sehingga ditambah lebar, misal
Kebutuhan Bordes = 2A +62cm

(62 diambil dari langkah orang dewasa
60-63cm)
= (2 x 29cm) + 62cm
= 120cm
Kebutuhan Bordes = 120cm + 5cm
+ Ruang Railing
= 125cm

Jadi, setelah melakukan perhitungan maka dimensi tangga tersebut

yaitu panjang keseluruhan anak tangga yaitu 290cm, lebar total
tangga yaitu 150cm, dan total lebar kebutuhan bordes yaitu 125cm.
