b. Hubungan Antar Bagian

Konstruksi tangga yang mempunyai kekuatan struktural yang baik harus
mempunyai hubungan antar bagian yang baik pula. Hubungan antara ibu

tangga, anak tangga, balok tangga, maupun bagian lainnya. Misalnya

padatangga beton bertulang apabila tulangan tidak diposisikan dengan baik

maka bukan tidak mungkin tangga tersebut mengalami retakan. Posisi
tulangan pada beton dikomunikasikan pada pekerja melalui gambar

kerja/teknis, maka dari itu penggambaran pekerjaan struktur bangunan perlu

dilakukan dengan teliti dan sesuai dengan satandar yang berlaku.
Pada penelitian yang dilakukan oleh Toha, A. & Abduh, M. (2020)

mengenai metode tulangan pada tangga beton, dipaparkan mengenai contoh

gambar tulangan pada tangga beton beserta detail dan kesalahan dalam
penulangan hubungan tangga yaitu sebagai berikut.

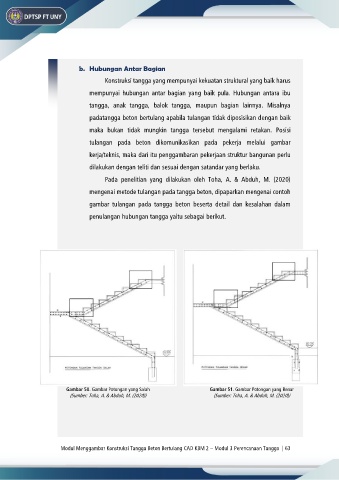

Gambar 50. Gambar Potongan yang Salah Gambar 51. Gambar Potongan yang Benar
(Sumber: Toha, A. & Abduh, M. (2020)) (Sumber: Toha, A. & Abduh, M. (2020))
