SUBTOPIK Lukisan Ortografik Unjuran Sudut Ketiga

i. Bongkah Permukaan Rata
Sisi-sisi dan permukaan bongkah berpermukaan rata mestilah selari dengan satah menegak dan

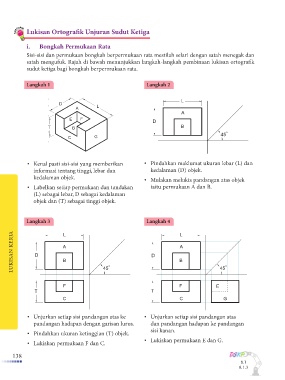

satah mengufuk. Rajah di bawah menunjukkan langkah-langkah pembinaan lukisan ortografik
sudut ketiga bagi bongkah berpermukaan rata.

Langkah 1 Langkah 2

L
D
A L
A
E F
D
T B B
45 °
C G

• Kenal pasti sisi-sisi yang memberikan • Pindahkan maklumat ukuran lebar (L) dan
informasi tentang tinggi, lebar dan kedalaman (D) objek.
kedalaman objek. • Mulakan melukis pandangan atas objek
• Labelkan setiap permukaan dan tandakan iaitu permukaan A dan B.
(L) sebagai lebar, D sebagai kedalaman
objek dan (T) sebagai tinggi objek.

Langkah 3 L Langkah 4 L

LUKISAN KERJA LUKISAN KERJA D A 45 ° D B 45 °

A

B

F F E
T T
C C G

• Unjurkan setiap sisi pandangan atas ke • Unjurkan setiap sisi pandangan atas
pandangan hadapan dengan garisan lurus. dan pandangan hadapan ke pandangan

• Pindahkan ukuran ketinggian (T) objek. sisi kanan.
• Lukiskan permukaan E dan G.
• Lukiskan permukaan F dan C.
