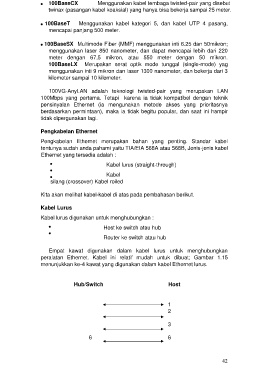

100BaseCX Menggunakan kabel tembaga twisted-pair yang disebut
twinax (pasangan kabel koaksial) yang hanya bisa bekerja sampai 25 meter.

100BaseT Menggunakan kabel kategori 5, dan kabel UTP 4 pasang,
mencapai panjang 500 meter.

100BaseSX Multimode Fiber (MMF) menggunakan inti 6.25 dan 50mikron;
menggunakan laser 850 nanometer, dan dapat mencapai lebih dari 220
meter dengan 67,5 mikron, atau 550 meter dengan 50 mikron.
100BaseLX Merupakan serat optik mode tunggal (single-mode) yag
menggunakan inti 9 mikron dan laser 1300 nanometer, dan bekerja dari 3
kilometer sampai 10 kilometer.

100VG-AnyLAN adalah teknologi twisted-pair yang merupakan LAN
100Mbps yang pertama. Tetapi karena ia tidak kompatibel dengan teknik
pensinyalan Ethernet (ia mengunakan metode akses yang prioritasnya
berdasarkan permintaan), maka ia tidak begitu popular, dan saat ini hampir
tidak dipergunakan lagi.

Pengkabelan Ethernet
Pengkabelan Ethernet merupakan bahan yang penting. Standar kabel
tentunya sudah anda pahami yaitu TIA/EIA 568A atau 568B, Jenis-jenis kabel
Ethernet yang tersedia adalah :

Kabel lurus (straight-through)

Kabel
silang (crossover) Kabel roiled

Kita akan melihat kabel-kabel di atas pada pembahasan berikut.

Kabel Lurus
Kabel lurus digunakan untuk menghubungkan :

Host ke switch atau hub

Router ke switch atau hub

Empat kawat digunakan dalam kabel lurus untuk menghubungkan
peralatan Ethernet. Kabel ini relatif mudah untuk dibuat; Gambar 1.15
menunjukkan ke-4 kawat yang digunakan dalam kabel Ethernet lurus.

Hub/Switch Host

1
2

3

6 6

42
