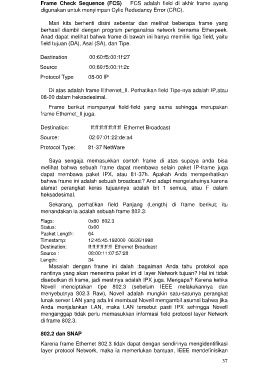

Page 305 - Modul Kelas XI TKJ

Frame Check Sequence (FCS) FCS adalah field di akhir frame ayang
digunakan untuk menyimpan Cylic Redudancy Error (CRC).

Mari kita berhenti disini sebentar dan melihat beberapa frame yang
berhasil diambil dengan program penganalisa network bernama Etherpeek.
Anad dapat melihat bahwa frame di bawah ini hanya memiliki tiga field, yaitu
field tujuan (DA), Asal (SA), dan Tipe.

Destination 00:60:f5:00:1f:27

Source 00:60:f5:00:1f:2c

Protocol Type 08-00 IP

Di atas adalah frame Ethernet_II. Perhatikan field Tipe-nya adalah IP,atau
08-00 dalam heksadesimal.

Frame berikut mempunyai field-field yang sama sehingga merupakan
frame Ethernet_II juga.

Destination: ff:ff:ff:ff:ff:ff:ff Ethernet Broadcast

Source: 02:07:01:22:de:a4
Protocol Type: 81-37 NetWare

Saya sengaja memasukkan contoh frame di atas supaya anda bisa
melihat bahwa sebuah frame dapat membawa selain paket IP-frame juga
dapat membawa paket IPX, atau 81-37h. Apakah Anda memperhatikan
bahwa frame ini adalah sebuah broadcast? And adapt mengetahuinya karena
alamat perangkat keras tujuannya adalah bit 1 semua, atau F dalam
heksadesimal.

Sekarang, perhatikan field Panjang (Length) di frame berikut; itu
menandakan ia adalah sebuah frame 802.3:
Flags: 0x80 802.3
Status: 0x00
Packet Length: 64
Timestamp: 12:45:45.192000 06/26/1998
Destination: ff:ff:ff:ff:ff:ff Ethernet Broadcast
Source : 08:00:11:07:57:28
Length: 34
Masalah dengan frame ini dalah :bagaiman Anda tahu protokol apa
nantinya yang akan menerima paket ini di layer Network tujuan? Hal ini tidak
disebutkan di frame, jadi mestinya adalah IPX juga. Mengapa? Karena ketika
Novell menciptakan tipe 802.3 (sebelum IEEE melakukannya dan
menyebutnya 802.3 Raw), Novell adalah mungkin satu-satunya perangkat
lunak server LAN yang ada.Ini membuat Novell mengambil asumsi bahwa jika
Anda menjalankan LAN, maka LAN tersebut pasti IPX sehingga Novell
menganggap tidak perlu memasukkan informasi field protocol layer Network
di frame 802.3.

802.2 dan SNAP
Karena frame Ethernet 802.3 tidak dapat dengan sendirinya mengidentifikasi
layer protocol Network, maka ia memerlukan bantuan, IEEE mendefinisikan

37
