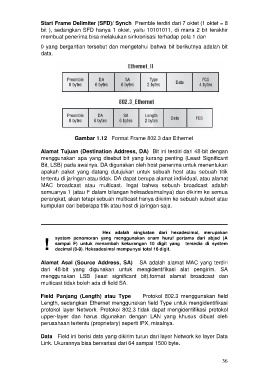

Page 304 - Modul Kelas XI TKJ

Start Frame Delimiter (SFD)/ Synch Premble terdiri dari 7 oktet (1 oktet = 8
bit ), sedangkan SFD hanya 1 oktet, yaitu 10101011, di mana 2 bit terakhir
membuat penerima bisa melakukan sinkronisasi terhadap pola 1 dan

0 yang bergantian tersebut dan mengetahui bahwa bit berikutnya adalah bit
data.

Gambar 1.12 Format Frame 802.3 dan Ethernet

Alamat Tujuan (Destination Address, DA) Bit ini terdiri dari 48-bit dengan
menggunakan apa yang disebut bit yang kurang penting (Least Significant
Bit, LSB) pada awalnya. DA digunakan oleh host penerima untuk menentukan
apakah paket yang datang dutujukan untuk sebuah host atau sebuah titik
tertentu di jaringan atau tidak. DA dapat berupa alamat individual, atau alamat
MAC broadcast atau multicast. Ingat bahwa sebuah broadcast adalah
semuanya 1 (atau F dalam bilangan heksadesimalnya) dan dikirim ke semua
perangkat, akan tetapi sebuah multicast hanya dikirim ke sebuah subset atau
kumpulan dari beberapa titik atau host di jaringan saja.

Hex adalah singkatan dari hexadecimal, merupakan
system penomoran yang menggunakan enam huruf pertama dari abjad (A
sampai F) untuk menambah kekurangan 10 digit yang tersedia di system
! decimal (0-9). Heksadesimal mempunyai total 16 digit.

Alamat Asal (Source Address, SA) SA adalah alamat MAC yang terdiri
dari 48-bit yang digunakan untuk mengidentifikasi alat pengirim. SA
menggunakan LSB (least significant bit).format alamat broadcast dan
multicast tidak boleh ada di field SA.

Field Panjang (Length) atau Type Protokol 802.3 menggunakan field
Length, sedangkan Ethernet menggunakan field Type untuk mengidentifikasi
protokol layer Network. Protokol 802.3 tidak dapat mengidentifikasi protokol
upper-layer dan harus digunakan dengan LAN yang khusus dibuat oleh
perusahaan tertentu (proprietary) seperti IPX, misalnya.

Data Field ini berisi data yang dikirim turun dari layer Network ke layer Data
Link. Ukurannya bisa bervariasi dari 64 sampai 1500 byte.
