Mereka biasanya menempel ke header di depan field data, tetapi bisa juga
di belakang.

Setiap PDU menempel ke data dengan proses encapsulation pada setiap
layer di model OSI, dan masing-masing mempunyai nama yang khusus
bergantung pada informasi yang disediakan di headernya. Informasi PDU
ini hanya bisa di baca oleh layer yang sama di alat penerima. Setelah
dibaca, informasi PDU ini akan dilepas, dan data akan diserahkan ke layer
yang lebih tinggi.

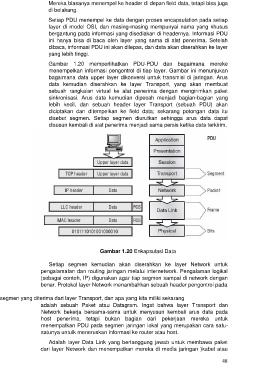

Gambar 1.20 memperlihatkan PDU-PDU dan bagaimana mereke
menempelkan informasi pengontrol di tiap layer. Gambar ini menunjukan
bagaimana data upper layer dikonversi untuk transmisi di jaringan. Arus
data kemudian diserahkan ke layer Transport, yang akan membuat
sebuah rangkaian virtual ke alat penerima dengan mengirimkan paket
sinkronisasi. Arus data kemudian dipecah menjadi bagian-bagian yang
lebih kecil, dan sebuah header layer Transport (sebuah PDU) akan
diciptakan dan ditempelkan ke field data; sekarang potongan data itu
disebut segmen. Setiap segmen diurutkan sehingga arus data dapat
disusun kembali di alat penerima menjadi sama persis ketika data terkirim.

Gambar 1.20 Enkapsulasi Data

Setiap segmen kemudian akan diserahkan ke layer Network untuk
pengalamatan dan routing jaringan melalui internetwork. Pengalaman logikal
(sebagai contoh, IP) digunakan agar tiap segmen sampai di network dengan
benar. Protokol layer Network menambahkan sebuah header pengontrol pada

segmen yang diterima dari layer Transport, dan apa yang kita miliki sekarang

adalah sebuah Paket atau Datagram. Ingat bahwa layer Transport dan
Network bekerja bersama-sama untuk menyusun kembali arus data pada
host penerima, tetapi bukan bagian dari pekerjaan mereka untuk
menempatkan PDU pada segmen jaringan lokal yang merupakan cara satu-
satunya untuik meneruskan informasi ke router atau host.

Adalah layer Data Link yang bertanggung jawab untuk membawa paket
dari layer Network dan menempatkan mereka di media jaringan )kabel atau

48
