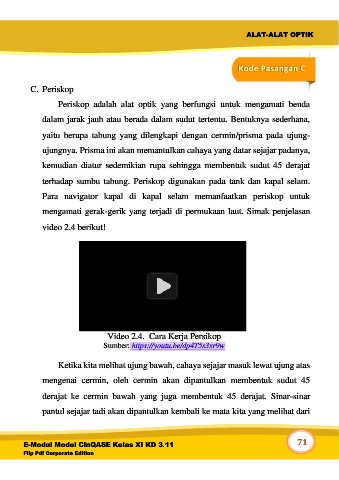

ALAT-ALAT OPTIK
C. Periskop
Periskop adalah alat optik yang berfungsi untuk mengamati benda
dalam jarak jauh atau berada dalam sudut tertentu. Bentuknya sederhana,
yaitu berupa tabung yang dilengkapi dengan cermin/prisma pada ujung-
ujungnya. Prisma ini akan memantulkan cahaya yang datar sejajar padanya,
kemudian diatur sedemikian rupa sehingga membentuk sudut 45 derajat
terhadap sumbu tabung. Periskop digunakan pada tank dan kapal selam.
Para navigator kapal di kapal selam memanfaatkan periskop untuk
mengamati gerak-gerik yang terjadi di permukaan laut. Simak penjelasan
video 2.4 berikut!
Video 2.4. Cara Kerja Persikop
Sumber: https://youtu.be/dp4T5s3xr9w
Ketika kita melihat ujung bawah, cahaya sejajar masuk lewat ujung atas
mengenai cermin, oleh cermin akan dipantulkan membentuk sudut 45
derajat ke cermin bawah yang juga membentuk 45 derajat. Sinar-sinar
pantul sejajar tadi akan dipantulkan kembali ke mata kita yang melihat dari
E-Modul Model CinQASE Kelas XI KD 3.11 71
