ALAT-ALAT OPTIK
ujung bawah sehingga kamu dapat melihat benda-benda yang berada di
ujung atas. Prinsip kerja Periskop yaitu cahaya dari benda akan masuk
secara horizontal kemudian turun dan mengarah ke mata pengamat secara
horizontal juga. Bagian periskop yang berada diatas permukaan air haruslah
tidak menarik perhatian atau mencolok. Oleh karena itu, pipa periskop
dibuat dengan bentuk panjang menyempit dan kecil.
(A) (B)

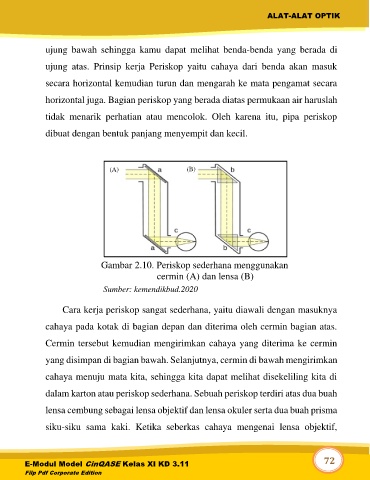

Gambar 2.10. Periskop sederhana menggunakan
cermin (A) dan lensa (B)
Sumber: kemendikbud.2020
Cara kerja periskop sangat sederhana, yaitu diawali dengan masuknya
cahaya pada kotak di bagian depan dan diterima oleh cermin bagian atas.
Cermin tersebut kemudian mengirimkan cahaya yang diterima ke cermin
yang disimpan di bagian bawah. Selanjutnya, cermin di bawah mengirimkan
cahaya menuju mata kita, sehingga kita dapat melihat disekeliling kita di
dalam karton atau periskop sederhana. Sebuah periskop terdiri atas dua buah
lensa cembung sebagai lensa objektif dan lensa okuler serta dua buah prisma
siku-siku sama kaki. Ketika seberkas cahaya mengenai lensa objektif,
