200
                                                            32        168
                                                            24  8



                                               POLYAMIDE
                            MODULE DIM.    ∅4*20LG FLAT HEAD
                 EXTERIOR                  THERMAL BREAKER                                                           INTERIOR
                                           SELF DRILLING SCREW
                                                                                            1.2T GALV. STEEL
                                                                                            W/WATER PROOF SEAL
                   34 F.L.
                               17
                                                                                          AL.EXTRUSION
                                                                                          PRIMARY FASTENER
                                                                                                        GALV. ST'L T-BOLT M16X50LG
                                                                                                        W/NUT SERRATED SQUARE WASHER  100
                                     GLAZING SILICONE SEALANT                                           LOCK WASHER
                                      W/BACK UP ROD SPONGE                                                                                                       M12x100LG SET ANCHOR
                                                                                                                              157
                                        ASSEMBLY SILICONE SEALANT
                                                                                                                          78.5    78.5
                                                                                                       CAST-IN CHANNEL
                                                                                                                                                               CAST-IN CHANNEL
                                                                                                                                                                                             M16X55LG T-BOLT
                                                                                                                                                                                             W/6T SQUARE WASHER
                                        THK24 PAIR GLASS
                                             (6+12+6)
                                                                                                                                                                       15
                                                                                                                                                                                               M16x160LG BOLT &
                                                                                                                                                                                               NUT W/SQUARE WASHER
                                                                                                                                                                       70
                                                                                                                                                                     125
                            1300                                                                  GALV. ST'L SOCKET HEAD BOLT                                          40
                                                                                                  M10X250LG W/NUT WASHER                                                                           1T VINYL SHEET
                                                                                                                                        STEEL PIPE
                                                                                                                                        B-50X50X2.3T                        50    70   50
                                                                                                                                                                                 170               STEEL BLACKET
                                                                                                                                                                                                   125x170x15Tx170LG
                                                                                                  1.2 GLAV. SHEET
                                                                                                  W/INSULATION THK50
                                                                                                  W/0.8 GLAV. SHEET

                                                            24  8  116     52
                                             POLYAMIDE
                                         THERMAL BREAKER

                                          ∅4*20LG FLAT HEAD
                                          SELF DRILLING SCREW

                               9.5
                                11.3
                            60  48.7
                                                                                     16

                                                                    210        15                   MODULE DIM.                                MODULE DIM.                                                            CURTAIN BOX
                                                                                THK3 ALUM. SHEET                                               GLAZING SILICONE SEALANT                         ASSEMBLY SILICONE SEALANT
                                                                                                                                                 W/BACK UP ROD SPONGE
                                                                                                                                                                                             POLYAMIDE
                                                                                                                                                                                             THERMAL BREAKER
                                                                                                                                                   ∅4*20LG FLAT HEAD
                                                                                                                                                  SELF DRILLING SCREW
                                                                                                                                                                        24  8
                                                                                                                                                                        32       168
                                                                                                             MODULE DIM.                                                        200

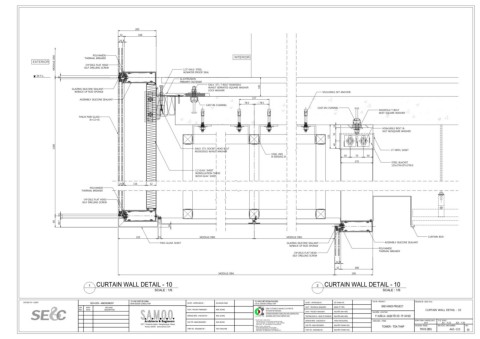

                                             1   CURTAIN WALL DETAIL - 10                                                                                     2   CURTAIN WALL DETAIL - 10
                                                                              SCALE : 1/6                                                                                                      SCALE : 1/6
