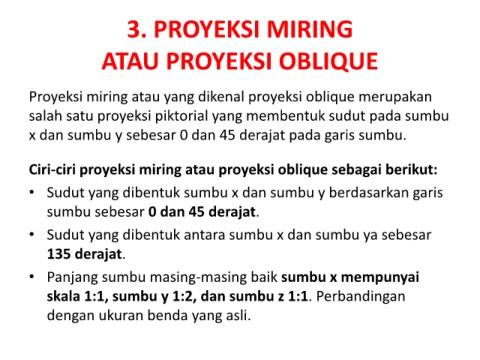

3. PROYEKSI MIRING

ATAU PROYEKSI OBLIQUE

Proyeksi miring atau yang dikenal proyeksi oblique merupakan

salah satu proyeksi piktorial yang membentuk sudut pada sumbu

x dan sumbu y sebesar 0 dan 45 derajat pada garis sumbu.

Ciri-ciri proyeksi miring atau proyeksi oblique sebagai berikut:

• Sudut yang dibentuk sumbu x dan sumbu y berdasarkan garis

sumbu sebesar 0 dan 45 derajat.

• Sudut yang dibentuk antara sumbu x dan sumbu ya sebesar

135 derajat.

• Panjang sumbu masing-masing baik sumbu x mempunyai

skala 1:1, sumbu y 1:2, dan sumbu z 1:1. Perbandingan

dengan ukuran benda yang asli.
