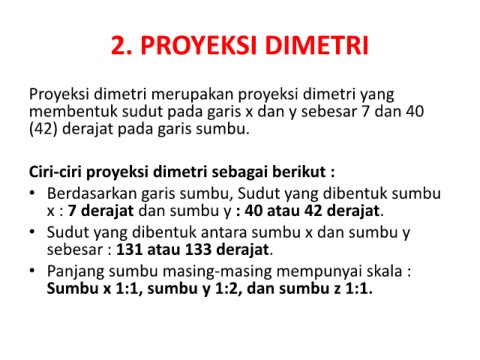

2. PROYEKSI DIMETRI

Proyeksi dimetri merupakan proyeksi dimetri yang

membentuk sudut pada garis x dan y sebesar 7 dan 40

(42) derajat pada garis sumbu.

Ciri-ciri proyeksi dimetri sebagai berikut :

• Berdasarkan garis sumbu, Sudut yang dibentuk sumbu

x : 7 derajat dan sumbu y : 40 atau 42 derajat.

• Sudut yang dibentuk antara sumbu x dan sumbu y

sebesar : 131 atau 133 derajat.

• Panjang sumbu masing-masing mempunyai skala :

Sumbu x 1:1, sumbu y 1:2, dan sumbu z 1:1.
