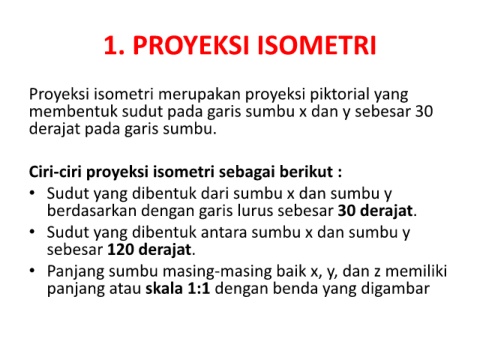

1. PROYEKSI ISOMETRI

Proyeksi isometri merupakan proyeksi piktorial yang

membentuk sudut pada garis sumbu x dan y sebesar 30

derajat pada garis sumbu.

Ciri-ciri proyeksi isometri sebagai berikut :

• Sudut yang dibentuk dari sumbu x dan sumbu y

berdasarkan dengan garis lurus sebesar 30 derajat.

• Sudut yang dibentuk antara sumbu x dan sumbu y

sebesar 120 derajat.

• Panjang sumbu masing-masing baik x, y, dan z memiliki

panjang atau skala 1:1 dengan benda yang digambar
