Bahan Ajar Elektronik
                                                                                                                                                                         Fisika Kelas XI Semester 2

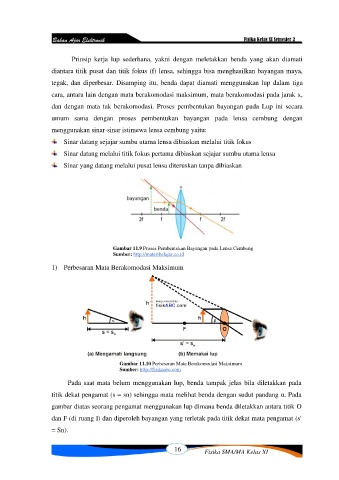

                          Prinsip  kerja  lup  sederhana,  yakni  dengan  meletakkan  benda  yang  akan  diamati

                   diantara titik pusat dan titik fokus (f) lensa, sehingga bisa menghasilkan bayangan maya,
                   tegak, dan diperbesar.  Disamping  itu, benda dapat  diamati  menggunakan lup  dalam  tiga

                   cara, antara lain dengan mata berakomodasi maksimum, mata berakomodasi pada jarak x,
                   dan  dengan  mata  tak  berakomodasi.  Proses  pembentukan  bayangan  pada  Lup  ini  secara

                   umum  sama  dengan  proses  pembentukan  bayangan  pada  lensa  cembung  dengan

                   menggunakan sinar-sinar istimewa lensa cembung yaitu:
                       Sinar datang sejajar sumbu utama lensa dibiaskan melalui titik fokus

                       Sinar datang melalui titik fokus pertama dibiaskan sejajar sumbu utama lensa
                       Sinar yang datang melalui pusat lensa diteruskan tanpa dibiaskan
















                                         Gambar 11.9 Proses Pembentukan Bayangan pada Lensa Cembung
                                         Sumber: http://materibelajar.co.id

                   1)  Perbesaran Mata Berakomodasi Maksimum


















                                           Gambar 11.10 Perbesaran Mata Berakomodasi Maksimum
                                           Sumber: http://fisikaabc.com

                         Pada saat  mata belum  menggunakan lup,  benda tampak jelas bila  diletakkan pada

                   titik dekat pengamat (s = sn) sehingga mata melihat benda dengan sudut pandang α. Pada
                   gambar diatas seorang pengamat menggunakan lup dimana benda diletakkan antara titik O

                   dan F (di ruang I) dan diperoleh bayangan yang terletak pada titik dekat mata pengamat (s'
                   = Sn).
