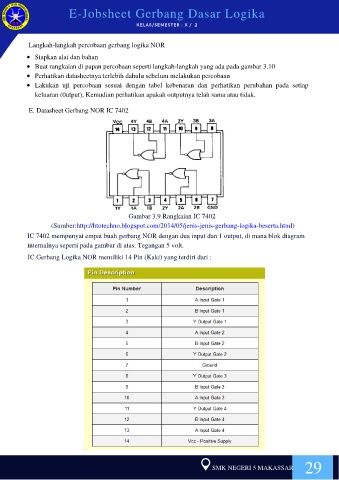

E-Jobsheet Gerbang Dasar Logika

                                                 KELAS/SEMESTER : X /  2


           Langkah-langkah percobaan gerbang logika NOR

             Siapkan alat dan bahan
             Buat rangkaian di papan percobaan seperti langkah-langkah yang ada pada gambar 3.10
             Perhatikan datasheetnya terlebih dahulu sebelum melakukan percobaan
             Lakukan  uji  percobaan  sesuai  dengan  tabel  kebenaran  dan  perhatikan  perubahan  pada  setiap
             keluaran (0utput), Kemudian perhatikan apakah outputnya telah sama atau tidak.

           E. Datasheet Gerbang NOR IC 7402






















                                              Gambar 3.9 Rangkaian IC 7402
                   (Sumber:http://htotechno.blogspot.com/2014/05/jenis-jenis-gerbang-logika-beserta.html)
           IC 7402 mempunyai empat buah gerbang NOR dengan dua input dan 1 output, di mana blok diagram
           internalnya seperti pada gambar di atas. Tegangan 5 volt.
           IC Gerbang Logika NOR memiliki 14 Pin (Kaki) yang terdiri dari :











































                                                                                                            29
