E-Jobsheet Gerbang Dasar Logika

                                                 KELAS/SEMESTER : X /  2


           Langkah-langkah percobaan gerbang logika X-OR
              Siapkan alat dan bahan
              Buat rangkaian di papan percobaan seperti langkah-langkah yang ada pada gambar 3.12
              Perhatikan datasheetnya terlebih dahulu sebelum melakukan percobaan

              Lakukan  uji  percobaan  sesuai  dengan  tabel  kebenaran  dan  perhatikan  perubahan  pada  setiap
              keluaran (0utput), Kemudian perhatikan apakah outputnya telah sama atau tidak.

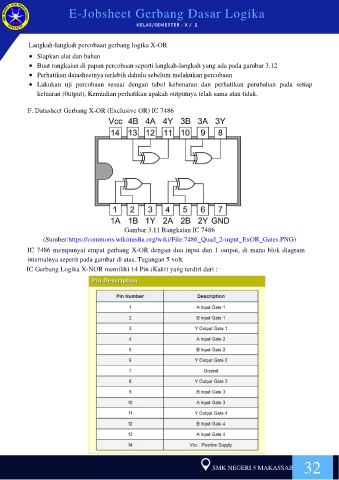

           F. Datasheet Gerbang X-OR (Exclusive OR) IC 7486
























                                             Gambar 3.11 Rangkaian IC 7486

                (Sumber:https://commons.wikimedia.org/wiki/File:7486_Quad_2-input_ExOR_Gates.PNG)
           IC 7486 mempunyai empat gerbang X-OR dengan dua input dan 1 output, di mana blok diagram
           internalnya seperti pada gambar di atas. Tegangan 5 volt.
          IC Gerbang Logika X-NOR memiliki 14 Pin (Kaki) yang terdiri dari :








































                                                                                                            32
