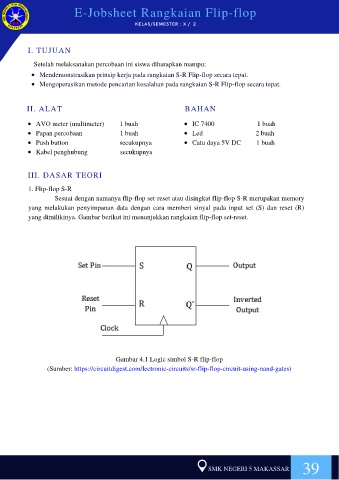

E-Jobsheet Rangkaian Flip-flop

KELAS/SEMESTER : X / 2

I. TUJUAN

Setelah melaksanakan percobaan ini siswa diharapkan mampu:
Mendemonstrasikan prinsip kerja pada rangkaian S-R Flip-flop secara tepat.
Mengoperasikan metode pencarian kesalahan pada rangkaian S-R Flip-flop secara tepat.

II. ALAT BAHAN

AVO meter (multimeter) 1 buah IC 7400 1 buah
Papan percobaan 1 buah Led 2 buah
Push button secukupnya Catu daya 5V DC 1 buah
Kabel penghubung secukupnya

III. DASAR TEORI

1. Flip-flop S-R
Sesuai dengan namanya flip-flop set-reset atau disingkat flip-flop S-R merupakan memory
yang melakukan penyimpanan data dengan cara memberi sinyal pada input set (S) dan reset (R)
yang dimilikinya. Gambar berikut ini menunjukkan rangkaian flip-flop set-reset.

Gambar 4.1 Logic simbol S-R flip-flop
(Sumber: https://circuitdigest.com/lectronic-circuits/sr-flip-flop-circuit-using-nand-gates)
