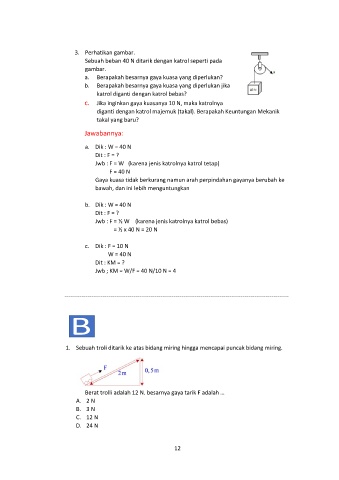

3. Perhatikan gambar.
Sebuah beban 40 N ditarik dengan katrol seperti pada
gambar.
a. Berapakah besarnya gaya kuasa yang diperlukan?
b. Berapakah besarnya gaya kuasa yang diperlukan jika
katrol diganti dengan katrol bebas?
c. Jika inginkan gaya kuasanya 10 N, maka katrolnya
diganti dengan katrol majemuk (takal). Berapakah Keuntungan Mekanik
takal yang baru?
Jawabannya:

a. Dik : W = 40 N
Dit : F = ?
Jwb : F = W (karena jenis katrolnya katrol tetap)
F = 40 N
Gaya kuasa tidak berkurang namun arah perpindahan gayanya berubah ke
bawah, dan ini lebih menguntungkan

b. Dik : W = 40 N
Dit : F = ?
Jwb : F = ½ W (karena jenis katrolnya katrol bebas)
= ½ x 40 N = 20 N

c. Dik : F = 10 N
W = 40 N
Dit : KM = ?
Jwb ; KM = W/F = 40 N/10 N = 4

---------------------------------------------------------------------------------------------------------------------

1. Sebuah troli ditarik ke atas bidang miring hingga mencapai puncak bidang miring.

Berat trolli adalah 12 N. besarnya gaya tarik F adalah …
A. 2 N
B. 3 N
C. 12 N
D. 24 N

12
