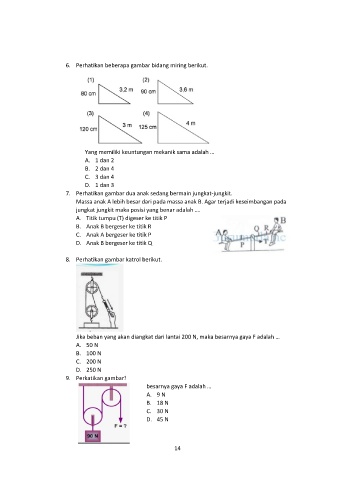

6. Perhatikan beberapa gambar bidang miring berikut.

Yang memiliki keuntungan mekanik sama adalah …
A. 1 dan 2
B. 2 dan 4
C. 3 dan 4
D. 1 dan 3
7. Perhatikan gambar dua anak sedang bermain jungkat-jungkit.
Massa anak A lebih besar dari pada massa anak B. Agar terjadi keseimbangan pada
jungkat jungkit maka posisi yang benar adalah ….
A. Titik tumpu (T) digeser ke titik P
B. Anak B bergeser ke titik R
C. Anak A bergeser ke titik P
D. Anak B bergeser ke titik Q

8. Perhatikan gambar katrol berikut.

Jika beban yang akan diangkat dari lantai 200 N, maka besarnya gaya F adalah …
A. 50 N
B. 100 N
C. 200 N
D. 250 N
9. Perkatikan gambar!
besarnya gaya F adalah …
A. 9 N
B. 18 N
C. 30 N
D. 45 N

14
