DASAR LISTRIK DAN
ELEKTRONIKA
PENILAIAN AKHIR
SEMESTER GASAL

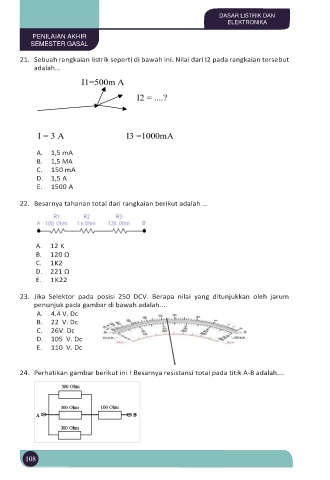

21. Sebuah rangkaian listrik seperti di bawah ini. Nilai dari I2 pada rangkaian tersebut
adalah...
A. 1,5 mA
B. 1,5 MA
C. 150 mA
D. 1,5 A
E. 1500 A
22. Besarnya tahanan total dari rangkaian berikut adalah ...
A. 12 K
B. 120 Ω
C. 1K2
D. 221 Ω
E. 1K22
23. Jika Selektor pada posisi 250 DCV. Berapa nilai yang ditunjukkan oleh jarum
penunjuk pada gambar di bawah adalah....
A. 4.4 V. Dc
B. 22 V. Dc
C. 26V. Dc
D. 105 V. Dc
E. 110 V. Dc
24. Perhatikan gambar berikut ini ! Besarnya resistansi total pada titik A-B adalah....
