MATERI PEMBELAJARAN

yang akan selalu menunjukkan arah utara dan arah selatan. Magnet memiliki dua
kutub, kutub-kutub yang terdapat pada magnet yang berlainan jenis akan tarik-
menarik, dan kutub-kutub magnet yang sejenis akan tolak-menolak.
Ada dua jenis magnet di bumi ini yaitu magnet alam dan magnet buatan.
Magnet alam dapat diartikan suatu benda yang memiliki sifat magnet yang berasal
dari alam, sedangkan magnet buatan dapat terjadi dengan adanya sifat magnet
pada suatu benda yang timbul karena ada rekayasa manusia.

B. Sistem Kemagnetan pada Rangkaian Listrik
Daerah di sekitar magnet yang masih dipengaruhi oleh gaya magnetik
disebut medan magnet. Pola dari medan magnetik berbentuk garis lengkung dari
kutub utara ke kutub selatan, dan menurut kesepakatan arah medan magnetik
berasal dari kutub utara menuju kutub selatan.
Pada kumparan kawat berinti besi yang dialiri arus listrik akan dapat
menarik besi dan baja, hal ini menunjukan bahwa sebuah kumparan kawat yang
berarus listrik akan dapat menghasilkan medan magnetik.
Untuk menentukan arah dari medan magnetik di sekitar kawat penghantar
lurus yang berarus listrik dapat menggunakan kaidah tangan kanan. Arah arus listrik
ditunjukkan dengan arah ibu jari (I). Arah medan magnetik ditunjukkan dengan
arah empat jari yang lain (B). Kaidah tangan kanan ini juga dapat digunakan untuk
menentukan arah medan magnetik pada suatu penghantar berbentuk lingkaran
yang dialiri listrik.
Magnet yang ditimbulkan oleh aliran listrik pada kumparan berinti besi
di sebut dengan elektromagnet. Jenis magnet ini memiliki beberapa kelebihan
di banding magnet permanen, yaitu sifat kemagnetannya dapat diperbesar
dengan memperbanyak jumlah lilitan atau dengan memperbesar arus listrik,
dan kemagnetan dapat dihilangkan dengan memutus arus listrik. Kutub medan
magnetnya dapat dialihposisikan dengan mengubah arah arus listrik.
1. Sistem Kemagnetan Listrik Searah(DC)

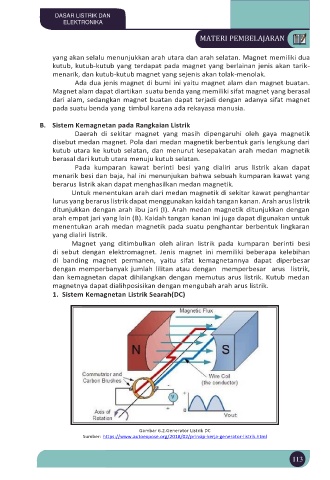

Gambar 6.2.Generator Listrik DC
Sumber: https://www.autoexpose.org/2018/02/prinsip-kerja-generator-listrik.html

113
