DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

a. Elemen Volta
Elemen Volta merupakan baterai kuno yang ditemukan oleh
Alesandro Volta (1745 – 1827). Bagian-bagian utama dari elemen volta,
antara lain:
1) Plat tembaga (Cu) sebagai anode ( kutub positif)
2) Plat seng (Zn) sebagai katode (kutub negatif)
3) H SO encer sebagai larutan elektrolit
2 4

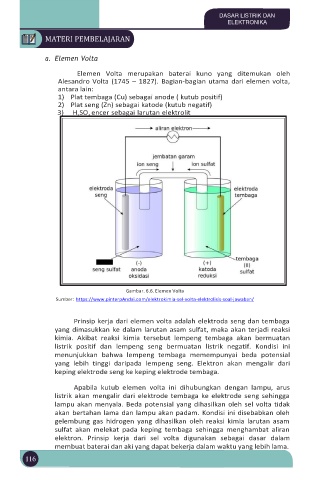

Gambar. 6.6. Elemen Volta
Sumber: https://www.pinterpAndai.com/elektrokimia-sel-volta-elektrolisis-soal-jawaban/

Prinsip kerja dari elemen volta adalah elektroda seng dan tembaga
yang dimasukkan ke dalam larutan asam sulfat, maka akan terjadi reaksi
kimia. Akibat reaksi kimia tersebut lempeng tembaga akan bermuatan
listrik positif dan lempeng seng bermuatan listrik negatif. Kondisi ini
menunjukkan bahwa lempeng tembaga memempunyai beda potensial
yang lebih tinggi daripada lempeng seng. Elektron akan mengalir dari
keping elektrode seng ke keping elektrode tembaga.

Apabila kutub elemen volta ini dihubungkan dengan lampu, arus
listrik akan mengalir dari elektrode tembaga ke elektrode seng sehingga
lampu akan menyala. Beda potensial yang dihasilkan oleh sel volta tidak
akan bertahan lama dan lampu akan padam. Kondisi ini disebabkan oleh
gelembung gas hidrogen yang dihasilkan oleh reaksi kimia larutan asam
sulfat akan melekat pada keping tembaga sehingga menghambat aliran
elektron. Prinsip kerja dari sel volta digunakan sebagai dasar dalam
membuat baterai dan aki yang dapat bekerja dalam waktu yang lebih lama.
116
