MATERI PEMBELAJARAN

Kutub positif aki berupa lempeng-lempeng timbal peroksida berpori
sedangkan kutub negatifnya berupa lempeng-lempeng timbel murni berpori.
Kedua lempeng tersebut dimasukkan ke dalam larutan asam sulfat. Setiap
pasang lempeng kutub positif dan negatif disebut satu pasang sel dan satu
pasang sel akan dapat dihasilkan beda potensial sebesar 2 volt. Aki terdiri
atas beberapa sel untuk menghasilkan tegangan yang tinggi.
Pada aki akan terjadi perubahan energi kimia menjadi energi listrik. Jika
digunakan secara terus-menerus, aki harus diisi ulang. Hal ini disebabkan
energi pada aki semakin lama semakin melemah. Pengisian ulang aki dapat
dilakukan dengan memasang kutub positif aki dengan kutub negatif sumber
energi listrik searah dan kutub negatif aki dipasangkan dengan kutub positif
sumber energi listrik searah. Hal ini bertujuan untuk mengurai timbel sulfat
yang melapisi keping sehingga elektron dapat mengalir seperti semula. Aki
memerlukan perawatan dan pengecekan secara berkala, larutan asam sulfat
harus diganti apabila berat jenisnya tidak sesuai atau sudah tidak pekat lagi.
2. Sumber Tegangan Listrik Bolak-balik (AC)
Sumber tegangan listrik bolak-balik(AC)yaitu arus dan tegangan listrik
yang arahnya selalu berubah-ubah tiap periodik terhadap waktu dan dapat
mengalir dalam dua arah.
a. Generator Listrik

Generator listrikadalah alat yang dapat menghasilkan energi listrik
dari sumber mekanik dengan menggunakan induksi elektromagnetik.
Gambar di bawah ini adalah konsep generator pertama kali ditemukan
olehMichael Faradayyang berkebangsaan Inggris.

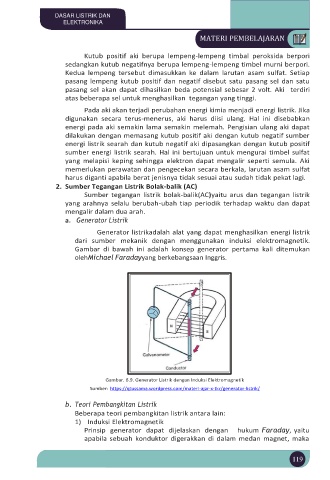

Gambar. 6.9. Generator Listrik dengan Induksi Elektromagnetik
Sumber: https://qtussama.wordpress.com/materi-ajar-x-tkr/generator-listrik/

b. Teori Pembangkitan Listrik
Beberapa teori pembangkitan listrik antara lain:
1) Induksi Elektromagnetik
Prinsip generator dapat dijelaskan dengan hukum Faraday, yaitu
apabila sebuah konduktor digerakkan di dalam medan magnet, maka
