DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

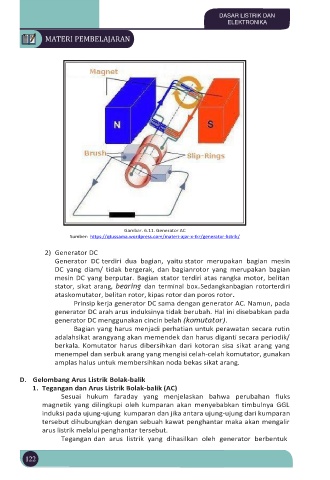

Gambar. 6.11. Generator AC
Sumber: https://qtussama.wordpress.com/materi-ajar-x-tkr/generator-listrik/

2) Generator DC
Generator DC terdiri dua bagian, yaitu stator merupakan bagian mesin
DC yang diam/ tidak bergerak, dan bagianrotor yang merupakan bagian
mesin DC yang berputar. Bagian stator terdiri atas rangka motor, belitan
stator, sikat arang, bearing dan terminal box.Sedangkanbagian rotorterdiri
ataskomutator, belitan rotor, kipas rotor dan poros rotor.
Prinsip kerja generator DC sama dengan generator AC. Namun, pada
generator DC arah arus induksinya tidak berubah. Hal ini disebabkan pada
generator DC menggunakan cincin belah (komutator).
Bagian yang harus menjadi perhatian untuk perawatan secara rutin
adalahsikat arangyang akan memendek dan harus diganti secara periodik/
berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang
menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan
amplas halus untuk membersihkan noda bekas sikat arang.

D. Gelombang Arus Listrik Bolak-balik
1. Tegangan dan Arus Listrik Bolak-balik (AC)
Sesuai hukum faraday yang menjelaskan bahwa perubahan fluks
magnetik yang dilingkupi oleh kumparan akan menyebabkan timbulnya GGL
induksi pada ujung-ujung kumparan dan jika antara ujung-ujung dari kumparan
tersebut dihubungkan dengan sebuah kawat penghantar maka akan mengalir
arus listrik melalui penghantar tersebut.
Tegangan dan arus listrik yang dihasilkan oleh generator berbentuk
