4. Nilai Rata-rata Arus Listrik Bolak-balik
Nilai rata-rata arus listrik bolak-balik yaitu nilai arus listrik bolak-balik
yang setara dengan arus searah untuk memindahkan sejumlah muatan listrik
yang sama dalam waktu yang sama pada sebuah penghantar yang sama.
Hubungan antara nilaiarus dan tegangan listrik bolak-balikdengan nilai arus
dan tegangan maksimumnya dinyatakan dalam persamaan:
di mana:
I : kuat arus rata-rata
I r : kuat arus maksimum
max
5. Parameter Gelombang Arus Bolak-balik
Arus listrik AC (Alternating Current) atau listrik arus bolak-balik adalah
arus listrik yang dihasilkan dari induksi elektromagnetik suatu lilitan kawat
yang berdekatan dengan magnet permanen.
Beberapa hal yang perlu diperhatikan untuk membangkitkan arus listrik AC
yaitu :
a) Adanya garis gaya magnet yang dihasilkan dari kutub-kutub magnet
b) Adanya magnet
c) Adanya perpotongan antara lilitan dengan garis-garis gaya magnet
Arus listrik AC satu fasa memiliki bentuk gelombang sinus dalam satu
siklus periode memiliki nilai positif dan negatif. Nilai maksimum di hitung
dari puncak ke puncak. Bentuk gelombang sinus dapat diketahui dengan
menghubungkan sumber arus dengan alat ukur Oscilloscope, sehingga
gelombang sinus pada rangkaian tersebut akan teramati.

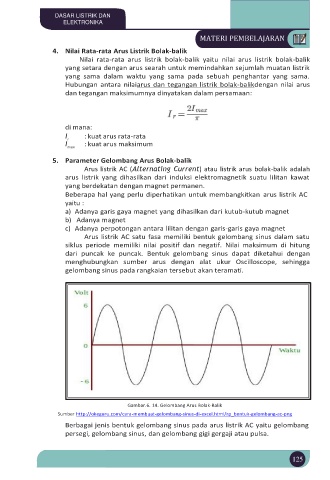

Gambar.6. 14. Gelombang Arus Bolak-Balik
Sumber http://okeguru.com/cara-membuat-gelombang-sinus-di-excel.html/rp_bentuk-gelombang-ac-png
Berbagai jenis bentuk gelombang sinus pada arus listrik AC yaitu gelombang
persegi, gelombang sinus, dan gelombang gigi gergaji atau pulsa.
