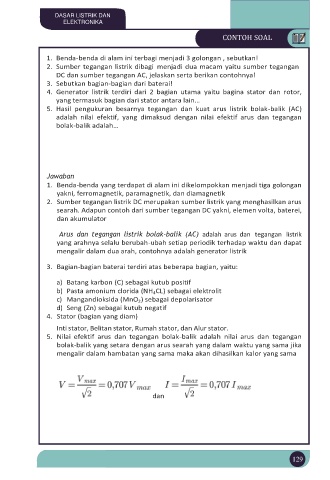

Page 146 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

CONTOH SOAL

1. Benda-benda di alam ini terbagi menjadi 3 golongan , sebutkan!
2. Sumber tegangan listrik dibagi menjadi dua macam yaitu sumber tegangan
DC dan sumber tegangan AC, jelaskan serta berikan contohnya!
3. Sebutkan bagian-bagian dari baterai!
4. Generator listrik terdiri dari 2 bagian utama yaitu bagina stator dan rotor,
yang termasuk bagian dari stator antara lain…
5. Hasil pengukuran besarnya tegangan dan kuat arus listrik bolak-balik (AC)
adalah nilai efektif, yang dimaksud dengan nilai efektif arus dan tegangan
bolak-balik adalah…

Jawaban
1. Benda-benda yang terdapat di alam ini dikelompokkan menjadi tiga golongan
yakni, ferromagnetik, paramagnetik, dan diamagnetik
2. Sumber tegangan listrik DC merupakan sumber listrik yang menghasilkan arus
searah. Adapun contoh dari sumber tegangan DC yakni, elemen volta, baterei,
dan akumulator

Arus dan tegangan listrik bolak-balik (AC) adalah arus dan tegangan listrik
yang arahnya selalu berubah-ubah setiap periodik terhadap waktu dan dapat
mengalir dalam dua arah, contohnya adalah generator listrik

3. Bagian-bagian baterai terdiri atas beberapa bagian, yaitu:

a) Batang karbon (C) sebagai kutub positif
b) Pasta amonium clorida (NH 4 CL) sebagai elektrolit
c) Mangandioksida (MnO 2 ) sebagai depolarisator
d) Seng (Zn) sebagai kutub negatif
4. Stator (bagian yang diam)
Inti stator, Belitan stator, Rumah stator, dan Alur stator.
5. Nilai efektif arus dan tegangan bolak-balik adalah nilai arus dan tegangan
bolak-balik yang setara dengan arus searah yang dalam waktu yang sama jika
mengalir dalam hambatan yang sama maka akan dihasilkan kalor yang sama

dan

129
