DASAR LISTRIK DAN
ELEKTRONIKA

PENDAHULUAN

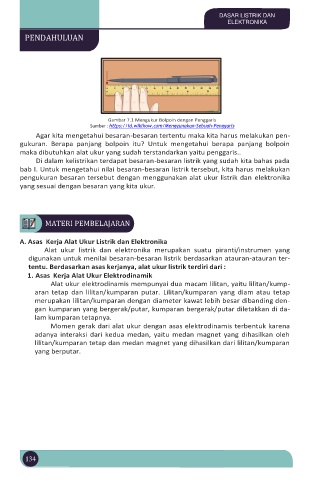

Gambar 7.1 Mengukur Bolpoin dengan Penggaris
Sumber : https://id.wikihow.com/Menggunakan-Sebuah-Penggaris
Agar kita mengetahui besaran-besaran tertentu maka kita harus melakukan pen-
gukuran. Berapa panjang bolpoin itu? Untuk mengetahui berapa panjang bolpoin
maka dibutuhkan alat ukur yang sudah terstandarkan yaitu penggaris..
Di dalam kelistrikan terdapat besaran-besaran listrik yang sudah kita bahas pada
bab I. Untuk mengetahui nilai besaran-besaran listrik tersebut, kita harus melakukan
pengukuran besaran tersebut dengan menggunakan alat ukur listrik dan elektronika
yang sesuai dengan besaran yang kita ukur.

MATERI PEMBELAJARAN

A. Asas Kerja Alat Ukur Listrik dan Elektronika
Alat ukur listrik dan elektronika merupakan suatu piranti/instrumen yang
digunakan untuk menilai besaran-besaran listrik berdasarkan atauran-atauran ter-
tentu. Berdasarkan asas kerjanya, alat ukur listrik terdiri dari :
1. Asas Kerja Alat Ukur Elektrodinamik
Alat ukur elektrodinamis mempunyai dua macam lilitan, yaitu lilitan/kump-
aran tetap dan lilitan/kumparan putar. Lilitan/kumparan yang diam atau tetap
merupakan lilitan/kumparan dengan diameter kawat lebih besar dibanding den-
gan kumparan yang bergerak/putar, kumparan bergerak/putar diletakkan di da-
lam kumparan tetapnya.
Momen gerak dari alat ukur dengan asas elektrodinamis terbentuk karena
adanya interaksi dari kedua medan, yaitu medan magnet yang dihasilkan oleh
lilitan/kumparan tetap dan medan magnet yang dihasilkan dari lilitan/kumparan
yang berputar.

134
