Page 152 - DASAR LISTRIK DAN ELEKTRONIKA FIX
P. 152
DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

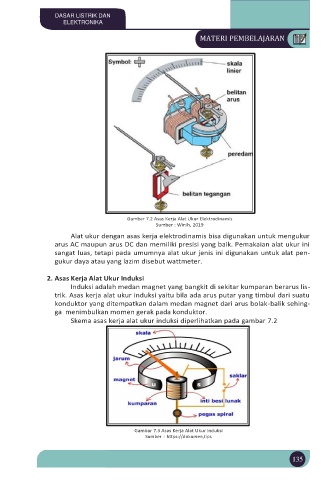

Gambar 7.2 Asas Kerja Alat Ukur Elektrodinamis
Sumber : Winih, 2019
Alat ukur dengan asas kerja elektrodinamis bisa digunakan untuk mengukur
arus AC maupun arus DC dan memiliki presisi yang baik. Pemakaian alat ukur ini
sangat luas, tetapi pada umumnya alat ukur jenis ini digunakan untuk alat pen-
gukur daya atau yang lazim disebut wattmeter.
2. Asas Kerja Alat Ukur Induksi
Induksi adalah medan magnet yang bangkit di sekitar kumparan berarus lis-
trik. Asas kerja alat ukur induksi yaitu bila ada arus putar yang timbul dari suatu
konduktor yang ditempatkan dalam medan magnet dari arus bolak-balik sehing-
ga menimbulkan momen gerak pada konduktor.
Skema asas kerja alat ukur induksi diperlihatkan pada gambar 7.2
Gambar 7.3 Asas Kerja Alat Ukur Induksi
Sumber : https://dokumen,tips
135
