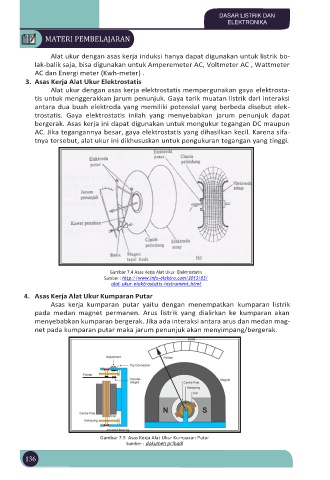

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Alat ukur dengan asas kerja induksi hanya dapat digunakan untuk listrik bo-
lak-balik saja, bisa digunakan untuk Amperemeter AC, Voltmeter AC , Wattmeter
AC dan Energi meter (Kwh-meter) .
3. Asas Kerja Alat Ukur Elektrostatis
Alat ukur dengan asas kerja elektrostatis mempergunakan gaya elektrosta-
tis untuk menggerakkan jarum penunjuk. Gaya tarik muatan listrik dari interaksi
antara dua buah elektroda yang memiliki potensial yang berbeda disebut elek-
trostatis. Gaya elektrostatis inilah yang menyebabkan jarum penunjuk dapat
bergerak. Asas kerja ini dapat digunakan untuk mengukur tegangan DC maupun
AC. Jika tegangannya besar, gaya elektrostatis yang dihasilkan kecil. Karena sifa-
tnya tersebut, alat ukur ini dikhususkan untuk pengukuran tegangan yang tinggi.

Gambar 7.4 Asas Kerja Alat Ukur Elektrostatis
Sumber : http://www.info-elektro.com/2013/03/
alat-ukur-elektrostatis-instrument.html
4. Asas Kerja Alat Ukur Kumparan Putar
Asas kerja kumparan putar yaitu dengan menempatkan kumparan listrik
pada medan magnet permanen. Arus listrik yang dialirkan ke kumparan akan
menyebabkan kumparan bergerak. Jika ada interaksi antara arus dan medan mag-
net pada kumparan putar maka jarum penunjuk akan menyimpang/bergerak.

Gambar 7.5 Asas Kerja Alat Ukur Kumparan Putar
Sumber : dokumen pribadi
136
