Page 158 - DASAR LISTRIK DAN ELEKTRONIKA FIX
P. 158
DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

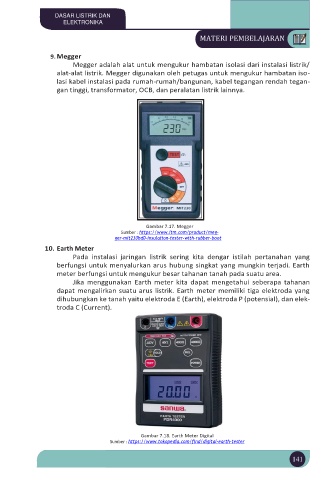

9. Megger
Megger adalah alat untuk mengukur hambatan isolasi dari instalasi listrik/
alat-alat listrik. Megger digunakan oleh petugas untuk mengukur hambatan iso-
lasi kabel instalasi pada rumah-rumah/bangunan, kabel tegangan rendah tegan-
gan tinggi, transformator, OCB, dan peralatan listrik lainnya.
Gambar 7.17. Megger
Sumber : https://www.itm.com/product/meg-
ger-mit230hd0-insulation-tester-with-rubber-boot
10. Earth Meter
Pada instalasi jaringan listrik sering kita dengar istilah pertanahan yang
berfungsi untuk menyalurkan arus hubung singkat yang mungkin terjadi. Earth
meter berfungsi untuk mengukur besar tahanan tanah pada suatu area.
Jika menggunakan Earth meter kita dapat mengetahui seberapa tahanan
dapat mengalirkan suatu arus listrik. Earth meter memiliki tiga elektroda yang
dihubungkan ke tanah yaitu elektroda E (Earth), elektroda P (potensial), dan elek-
troda C (Current).
Gambar 7.18. Earth Meter Digital
Sumber : https://www.tokopedia.com/find/digital-earth-tester
141
