DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

a. Sebelum mengukur tahanan dengan multimeter arahkan multimeter pada po-
sisi volt DC atau volt AC atau ampere meter DC sesuai dengan kebutuhan .
b.Arahkan selektor pemilih pada angka di atas tegangan/arus yang diukur. Bila
kita belum mengetahui nilai tegangan/arus yang kita ukur maka arahkan batas
ukur dari yang terbesar terlebih dahulu.
c. Arahkan probe pada tegangan/arus yang kita ukur. Pengukuran tegangan
posisi multimeter adalah pararel terhadap tegangan yang diukur, sedangkan
pengukuran tegangan posisi multimeter seri terhadap arus yang diukur.
d. Baca penunjukan jarum pada skala meter.
e. Apabila hasil penunjukan jarum tidak bisa dibaca pindah range batas ukur ke
yang lebih kecil dan ulangi langkah b sampai d.

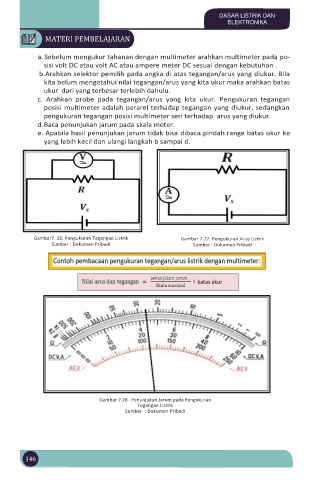

Gambar7. 26. Pengukuran Tegangan Listrik Gambar 7.27. Pengukuran Arus Listrik
Sumber : Dokumen Pribadi Sumber : Dokumen Pribadi

Gambar 7.28. Penunjukan Jarum pada Pengukuran
Tegangan Listrik
Sumber : Dokumen Pribadi

146
