MATERI PEMBELAJARAN

31. TRIGGER ALT
32. SLOPE
33. EXT
Trigger yang dikendalikan dari rangkaian di luar Osiloskop.

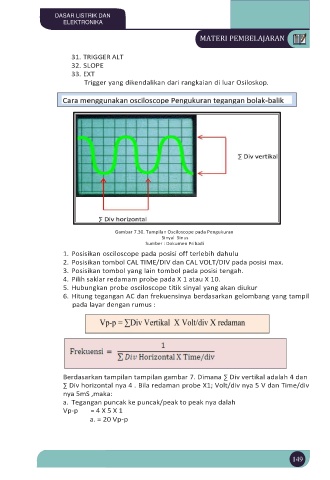

Gambar 7.30. Tampilan Osciloscope pada Pengukuran
Sinyal Sinus
Sumber : Dokumen Pribadi
1. Posisikan osciloscope pada posisi off terlebih dahulu
2. Posisikan tombol CAL TIME/DIV dan CAL VOLT/DIV pada posisi max.
3. Posisikan tombol yang lain tombol pada posisi tengah.
4. Pilih saklar redamam probe pada X 1 atau X 10.
5. Hubungkan probe osciloscope titik sinyal yang akan diukur
6. Hitung tegangan AC dan frekuensinya berdasarkan gelombang yang tampil
pada layar dengan rumus :

Berdasarkan tampilan tampilan gambar 7. Dimana ∑ Div vertikal adalah 4 dan
∑ Div horizontal nya 4 . Bila redaman probe X1; Volt/div nya 5 V dan Time/div
nya 5mS ,maka:
a. Tegangan puncak ke puncak/peak to peak nya dalah
Vp-p = 4 X 5 X 1
a. = 20 Vp-p
