DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

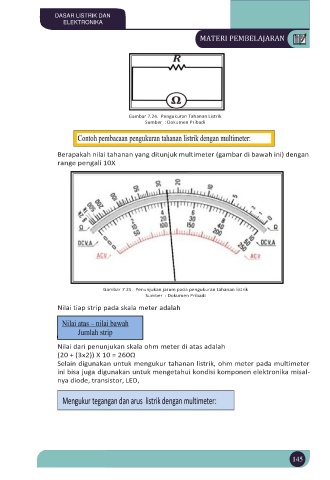

Gambar 7.24. Pengukuran Tahanan Listrik
Sumber : Dokumen Pribadi

Berapakah nilai tahanan yang ditunjuk multimeter (gambar di bawah ini) dengan
range pengali 10X

Gambar 7.25. Penunjukan jarum pada pengukuran tahanan listrik
Sumber : Dokumen Pribadi
Nilai tiap strip pada skala meter adalah

Nilai dari penunjukan skala ohm meter di atas adalah
(20 + (3x2)) X 10 = 260Ω
Selain digunakan untuk mengukur tahanan listrik, ohm meter pada multimeter
ini bisa juga digunakan untuk mengetahui kondisi komponen elektronika misal-
nya diode, transistor, LED,

145
