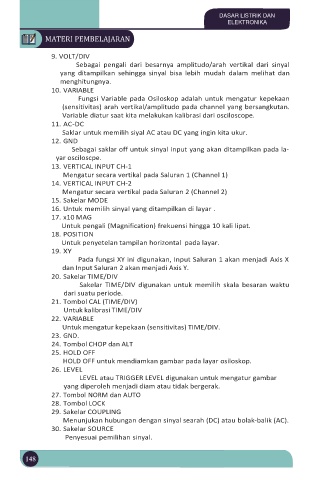

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

9. VOLT/DIV
Sebagai pengali dari besarnya amplitudo/arah vertikal dari sinyal
yang ditampilkan sehingga sinyal bisa lebih mudah dalam melihat dan
menghitungnya.
10. VARIABLE
Fungsi Variable pada Osiloskop adalah untuk mengatur kepekaan
(sensitivitas) arah vertikal/amplitudo pada channel yang bersangkutan.
Variable diatur saat kita melakukan kalibrasi dari osciloscope.
11. AC-DC
Saklar untuk memilih siyal AC atau DC yang ingin kita ukur.
12. GND
Sebagai saklar off untuk sinyal input yang akan ditampilkan pada la-
yar osciloscpe.
13. VERTICAL INPUT CH-1
Mengatur secara vertikal pada Saluran 1 (Channel 1)
14. VERTICAL INPUT CH-2
Mengatur secara vertikal pada Saluran 2 (Channel 2)
15. Sakelar MODE
16. Untuk memilih sinyal yang ditampilkan di layar .
17. x10 MAG
Untuk pengali (Magnification) frekuensi hingga 10 kali lipat.
18. POSITION
Untuk penyetelan tampilan horizontal pada layar.
19. XY
Pada fungsi XY ini digunakan, Input Saluran 1 akan menjadi Axis X
dan Input Saluran 2 akan menjadi Axis Y.
20. Sakelar TIME/DIV
Sakelar TIME/DIV digunakan untuk memilih skala besaran waktu
dari suatu periode.
21. Tombol CAL (TIME/DIV)
Untuk kalibrasi TIME/DIV
22. VARIABLE
Untuk mengatur kepekaan (sensitivitas) TIME/DIV.
23. GND.
24. Tombol CHOP dan ALT
25. HOLD OFF
HOLD OFF untuk mendiamkan gambar pada layar osiloskop.
26. LEVEL
LEVEL atau TRIGGER LEVEL digunakan untuk mengatur gambar
yang diperoleh menjadi diam atau tidak bergerak.
27. Tombol NORM dan AUTO
28. Tombol LOCK
29. Sakelar COUPLING
Menunjukan hubungan dengan sinyal searah (DC) atau bolak-balik (AC).
30. Sakelar SOURCE
Penyesuai pemilihan sinyal.

148
