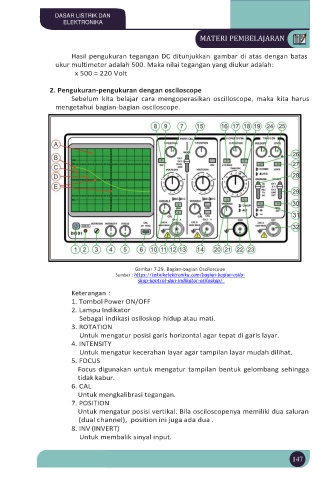

Page 164 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Hasil pengukuran tegangan DC ditunjukkan gambar di atas dengan batas
ukur multimeter adalah 500. Maka nilai tegangan yang diukur adalah:
x 500 = 220 Volt

2. Pengukuran-pengukuran dengan osciloscope
Sebelum kita belajar cara mengoperasikan oscilloscope, maka kita harus
mengetahui bagian-bagian osciloscope.

Gambar 7.29. Bagian-bagian Osciloscope
Sumber : https://teknikelektronika.com/bagian-bagian-osilo-
skop-kontrol-dan-indikator-osiloskop/
Keterangan :
1. Tombol Power ON/OFF
2. Lampu Indikator
Sebagai indikasi osiloskop hidup atau mati.
3. ROTATION
Untuk mengatur posisi garis horizontal agar tepat di garis layar.
4. INTENSITY
Untuk mengatur kecerahan layar agar tampilan layar mudah dilihat.
5. FOCUS
Focus digunakan untuk mengatur tampilan bentuk gelombang sehingga
tidak kabur.
6. CAL
Untuk mengkalibrasi tegangan.
7. POSITION
Untuk mengatur posisi vertikal. Bila osciloscopenya memiliki dua saluran
(dual channel), position ini juga ada dua .
8. INV (INVERT)
Untuk membalik sinyal input.

147
