DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

11. Multimeter
Multimeter sesuai dengan namanya adalah satu alat ukur listrik dan elek-
tronika yang memiliki beberapa fungsi diantaranya ohm meter, volt meter DC,
volt meter AC, dan ampere meter. Jenis multimeter ada dua yaitu multimeter
digital dan multimeter analog.
Ketika sedang menggunakan multimeter pengguna harus memperhatikan
besaran listrik yang diukur dan kesesuaian arah selektor pemilih pada multime-
ter. Karena kesalahan dalam pemilihan arah selector, dapat berakibat fatal bagi
multimeter.

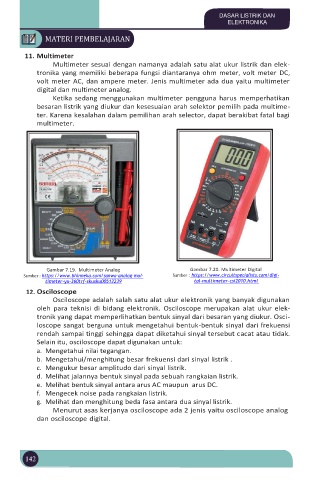

Gambar 7.19. Multimeter Analog Gambar 7.20. Multimeter Digital
Sumber : https://www.bhinneka.com/sanwa-analog-mul- Sumber : https://www.circuitspecialists.com/digi-
timeter-yx-360trf-skusku00513239 tal-multimeter-csi2010.html
12. Osciloscope
Osciloscope adalah salah satu alat ukur elektronik yang banyak digunakan
oleh para teknisi di bidang elektronik. Osciloscope merupakan alat ukur elek-
tronik yang dapat memperlihatkan bentuk sinyal dari besaran yang diukur. Osci-
loscope sangat berguna untuk mengetahui bentuk-bentuk sinyal dari frekuensi
rendah sampai tinggi sehingga dapat diketahui sinyal tersebut cacat atau tidak.
Selain itu, osciloscope dapat digunakan untuk:
a. Mengetahui nilai tegangan.
b. Mengetahui/menghitung besar frekuensi dari sinyal listrik .
c. Mengukur besar amplitudo dari sinyal listrik.
d. Melihat jalannya bentuk sinyal pada sebuah rangkaian listrik.
e. Melihat bentuk sinyal antara arus AC maupun arus DC.
f. Mengecek noise pada rangkaian listrik.
g. Melihat dan menghitung beda fasa antara dua sinyal listrik.
Menurut asas kerjanya osciloscope ada 2 jenis yaitu osciloscope analog
dan osciloscope digital.

142
