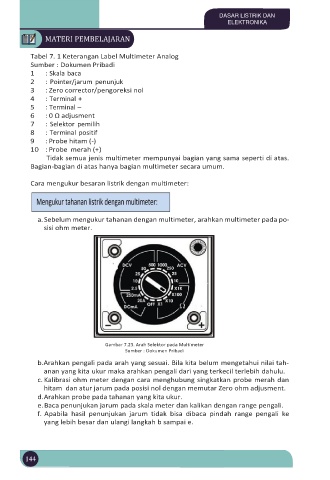

Page 161 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Tabel 7. 1 Keterangan Label Multimeter Analog
Sumber : Dokumen Pribadi
1 : Skala baca
2 : Pointer/jarum penunjuk
3 : Zero corrector/pengoreksi nol
4 : Terminal +
5 : Terminal –
6 : 0 Ω adjusment
7 : Selektor pemilih
8 : Terminal positif
9 : Probe hitam (-)
10 : Probe merah (+)
Tidak semua jenis multimeter mempunyai bagian yang sama seperti di atas.
Bagian-bagian di atas hanya bagian multimeter secara umum.

Cara mengukur besaran listrik dengan multimeter:

a. Sebelum mengukur tahanan dengan multimeter, arahkan multimeter pada po-
sisi ohm meter.

Gambar 7.23. Arah Selektor pada Multimeter
Sumber : Dokumen Pribadi
b.Arahkan pengali pada arah yang sesuai. Bila kita belum mengetahui nilai tah-
anan yang kita ukur maka arahkan pengali dari yang terkecil terlebih dahulu.
c. Kalibrasi ohm meter dengan cara menghubung singkatkan probe merah dan
hitam dan atur jarum pada posisi nol dengan memutar Zero ohm adjusment.
d. Arahkan probe pada tahanan yang kita ukur.
e. Baca penunjukan jarum pada skala meter dan kalikan dengan range pengali.
f. Apabila hasil penunjukan jarum tidak bisa dibaca pindah range pengali ke
yang lebih besar dan ulangi langkah b sampai e.
