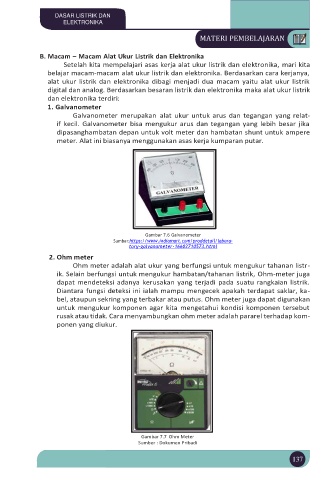

MATERI PEMBELAJARAN

B. Macam – Macam Alat Ukur Listrik dan Elektronika
Setelah kita mempelajari asas kerja alat ukur listrik dan elektronika, mari kita
belajar macam-macam alat ukur listrik dan elektronika. Berdasarkan cara kerjanya,
alat ukur listrik dan elektronika dibagi menjadi dua macam yaitu alat ukur listrik
digital dan analog. Berdasarkan besaran listrik dan elektronika maka alat ukur listrik
dan elektronika terdiri:
1. Galvanometer
Galvanometer merupakan alat ukur untuk arus dan tegangan yang relat-
if kecil. Galvanometer bisa mengukur arus dan tegangan yang lebih besar jika
dipasanghambatan depan untuk volt meter dan hambatan shunt untuk ampere
meter. Alat ini biasanya menggunakan asas kerja kumparan putar.

Gambar 7.6 Galvanometer
Sumber:https://www.indiamart.com/proddetail/labora-
tory-galvanometer-16602710573.html
2. Ohm meter
Ohm meter adalah alat ukur yang berfungsi untuk mengukur tahanan listr-
ik. Selain berfungsi untuk mengukur hambatan/tahanan listrik, Ohm-meter juga
dapat mendeteksi adanya kerusakan yang terjadi pada suatu rangkaian listrik.
Diantara fungsi deteksi ini ialah mampu mengecek apakah terdapat saklar, ka-
bel, ataupun sekring yang terbakar atau putus. Ohm meter juga dapat digunakan
untuk mengukur komponen agar kita mengetahui kondisi komponen tersebut
rusak atau tidak. Cara menyambungkan ohm meter adalah pararel terhadap kom-
ponen yang diukur.

Gambar 7.7 Ohm Meter
Sumber : Dokumen Pribadi
